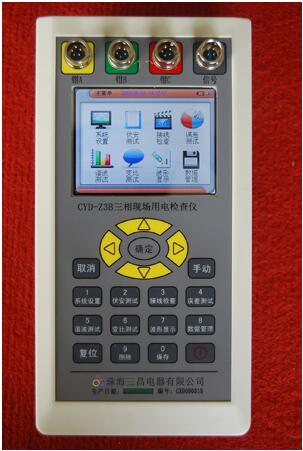

CYD-Z3B掌上式用电检查仪（三相电能表校验仪）是一种体积小、重量轻、简便实用现场检验工具，加配500A钳型互感器能够诊断低压电能计量装置计量是否正常，兼备用电监察及相位伏安表功能，是一种性能价格比极高的设备。可在用电稽查、供电所、计量、调度、继电保护等部门作为标准及检查工具使用。

一、实现功能：

1．2实时检测电压、CT一次电流和二次电流、有功功率、相位角、功率因数及工作频率；

1．3可显示电压、电流波形图，可测32次以内谐波含量及波形失真度；

1．4可直观显示三相电流、电压的向量图，并提示48种计量装置接线方式

1．5具备走字试验功能；

1．6对不配CT（直入式）的单相、三相电能表进行检测

1．7可在不停电,不改变计量回路接线的情况下检测三相四线或三相三线计量装置综合误差(含接线、电能表、CT误差)；

1．8；可对各种无功电能表进行检测

1．9具有RS232接口，可与计算机通讯，实现数据管理并进行报表打印；

1．10可存储500块表的检测数据, 包括电表信息、电压、电流、相位、功率、功率因数、向量图等；

1．11可扩展测量CT变比值、极性、变比误差和角差

1．12可扩展由校验仪提供单相三档虚拟电流，另可根据用户要求外配三相多点虚拟电流负载箱；

二.  技术指标

2．1 输入电压：AC50~450V；

2．2 电流量程：5A、50A、500A（钳型电流互感器）,

5A、10A（内置电流互感器）

2．3 频率范围：45Hz ~65Hz，      准确度：±0．01Hz

2．4 相位测量范围：0°~360°，准确度：±0．1º；

2．5 电流、电压、有功功率、有功电能准确度等级：0．1、0．2（内置电流互感器），

0．2、0．3（钳型电流互感器）;

2．6 无功电能准确度等级：                      0．3 (内置电流互感器);

2．7 输入阻抗：电压回路≧300kΩ，电流回路≦0．01Ω；

2．8 输出标准电能常数：4000p/kw.h（5A）, 2000p/kw.h（10A），400 p/kw.h（50A），

                       40 p/kw.h（500A）；

2．9 工作温度：-20℃~+50℃；

2．10温度影响：5ppm/℃；

2．1124小时变差：≦0.02%

2．12工作电源：50V~450V，直接取自测量回路（A相）；

2．13 整机功耗：小于10VA；

2．14体积：长*宽*高   235*120*45(mm)    2．15重量：1.0Kg
